HS35MYX8FPU1CA00 Nidec Avtron Vietnam

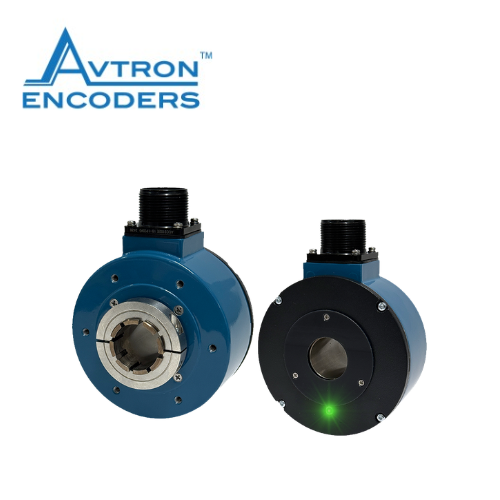

HS35MYX8FPU1CA00 Nidec Avtron là bộ mã hóa vòng quay gia tăng (Incremental Rotary Encoder) thuộc dòng HS35M Hollow Shaft Magnetic Mill Duty Encoder. Thiết bị sử dụng công nghệ cảm biến từ tính, được thiết kế để đo tốc độ và xác định chuyển động quay của động cơ, hộp số, băng tải và các máy móc công nghiệp.

Với thiết kế trục rỗng, khả năng lắp đặt ở đầu trục hoặc xuyên trục, cùng ngõ ra tín hiệu A, /A, B, /B, Z và /Z, HS35MYX8FPU1CA00 phù hợp với các hệ thống điều khiển tốc độ và giám sát chuyển động trong môi trường công nghiệp. Sản phẩm thuộc dòng encoder công nghiệp nặng của Nidec Avtron.

1. Tổng quan về HS35MYX8FPU1CA00

HS35MYX8FPU1CA00 là một cấu hình cụ thể của dòng encoder HS35M, được thiết kế cho các ứng dụng cần giám sát tốc độ quay và phản hồi vị trí trong hệ thống điều khiển.

Encoder gia tăng tạo ra các xung điện tương ứng với chuyển động quay của trục. Bộ điều khiển hoặc PLC có thể sử dụng các xung này để tính tốc độ, xác định chiều quay và theo dõi chuyển động của máy.

2. Đặc điểm nổi bật

Công nghệ mã hóa từ tính

HS35M sử dụng công nghệ từ tính thay cho đĩa quang học truyền thống. Thiết kế này giúp encoder phù hợp với môi trường công nghiệp có bụi, hơi ẩm và rung động, nơi thiết bị cần duy trì khả năng phản hồi chuyển động ổn định.

Thiết kế Hollow Shaft

Encoder có lỗ trục rỗng kích thước 1 inch, cho phép lắp trực tiếp lên trục máy tương thích. Thiết kế này giúp đơn giản hóa việc bố trí cơ khí và giảm nhu cầu sử dụng một số dạng khớp nối riêng.

Dòng HS35M hỗ trợ cả cấu hình lắp ở đầu trục (End-of-Shaft) và xuyên trục (Through-Shaft), tùy phương án lắp đặt thực tế. <Cite refs={[“turn132923search3″,”turn132923search5”]} />

Độ phân giải 1.024 PPR

Cấu hình HS35MYX8FPU1CA00 có độ phân giải 1.024 xung trên mỗi vòng quay (PPR). Tín hiệu này giúp hệ thống điều khiển theo dõi tốc độ quay và sự thay đổi chuyển động của trục.

Độ phân giải thực tế của hệ thống còn phụ thuộc vào phương pháp đếm xung và cấu hình đầu vào của bộ điều khiển.

Ngõ ra High Power

Mã cấu hình 8 trong HS35MYX8FPU1CA00 tương ứng với ngõ ra HX, nguồn/ngõ ra 5–24 VDC. Tín hiệu vi sai gồm A, /A, B, /B, Z và /Z hỗ trợ truyền thông tin chuyển động đến thiết bị điều khiển tương thích.

Tích hợp giỏ bảo vệ

Mã cấu hình 1C cho biết sản phẩm được trang bị protective basket và anti-rotational tether. Các thành phần này hỗ trợ bảo vệ encoder và hạn chế chuyển động xoay của thân thiết bị trong quá trình vận hành.

3. Thông số kỹ thuật HS35MYX8FPU1CA00

Thông số	Giá trị
Thương hiệu	Nidec Avtron
Model	HS35MYX8FPU1CA00
Dòng sản phẩm	HS35M
Loại thiết bị	Incremental Rotary Encoder
Công nghệ	Magnetic
Kiểu trục	Hollow Shaft
Kích thước lỗ trục	1 inch
Độ phân giải	1.024 PPR
Right Output PPR	Không có ngõ ra bên phải
Nguồn/ngõ ra	5–24 VDC
Line Driver	HX – High Power
Đầu nối	Mini-Epic 10-pin, kèm plug
Kiểu lắp đặt	Universal: End-of-Shaft / Through-Shaft
Protective Basket	Có
Anti-Rotational Tether	Loại C
Kênh tín hiệu	A, /A, B, /B, Z, /Z
Dòng sản phẩm ứng dụng	Công nghiệp nặng

4. Nguyên lý hoạt động của encoder HS35M

Khi trục động cơ hoặc trục máy quay, encoder HS35M ghi nhận chuyển động thông qua hệ thống cảm biến từ tính và tạo ra chuỗi xung điện.

Các kênh A và B được bố trí lệch pha, cho phép bộ điều khiển xác định chiều quay dựa trên thứ tự tín hiệu. Kênh Z cung cấp xung tham chiếu mỗi vòng quay theo cấu hình encoder.

Dữ liệu xung có thể được sử dụng để:

Tính tốc độ quay của động cơ;
Theo dõi chiều quay;
Xác định sự thay đổi vị trí góc;
Cung cấp tín hiệu phản hồi cho biến tần hoặc bộ điều khiển;
Hỗ trợ phát hiện tình trạng dừng hoặc thay đổi tốc độ bất thường.

Để khai thác đúng tín hiệu, cần bảo đảm nguồn cấp, kiểu ngõ vào và phương pháp đấu dây tương thích với encoder.

5. Ứng dụng của Nidec Avtron HS35MYX8FPU1CA00

Động cơ điện công nghiệp

Encoder được sử dụng để thu thập tín hiệu tốc độ và phản hồi chuyển động của động cơ trong hệ thống điều khiển.

Hệ thống băng tải

Trong dây chuyền sản xuất, encoder giúp giám sát tốc độ quay của trục truyền động, hỗ trợ điều khiển tốc độ và đồng bộ hóa các công đoạn.

Hộp số và máy móc quay

HS35MYX8FPU1CA00 có thể được lắp trên trục tương thích để theo dõi tốc độ quay của hộp số và các cụm truyền động cơ khí.

Công nghiệp thép và thiết bị tải nặng

Dòng HS35M được thiết kế cho ứng dụng công nghiệp nặng, phù hợp để xem xét trong các hệ thống truyền động và máy móc vận hành liên tục. Việc lựa chọn cần dựa trên điều kiện môi trường, tốc độ, kích thước trục và yêu cầu tín hiệu thực tế.
