3500/22-01-01-00 Bently Nevada Vietnam

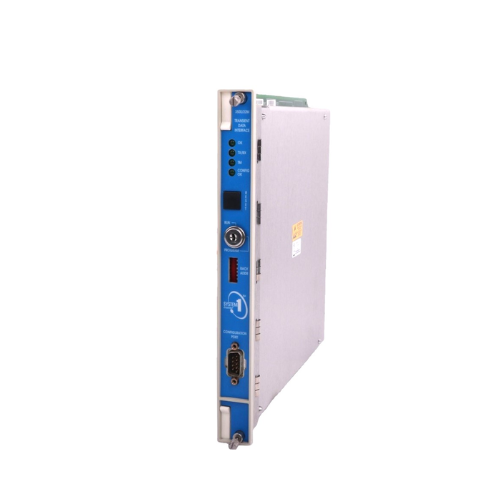

3500/22-01-01-00 Bently Nevada là mô-đun Transient Data Interface (TDI) thuộc hệ thống giám sát máy 3500 Series, được sử dụng để kết nối hệ thống giám sát với nền tảng thu thập, truyền và phân tích dữ liệu tình trạng máy. Model này sử dụng cấu hình TDI tiêu chuẩn và giao tiếp Ethernet 10Base-T/100Base-TX.

Trong các hệ thống giám sát máy quay công nghiệp, TDI đóng vai trò kết nối quan trọng giữa rack 3500 và hệ thống phần mềm quản lý máy, giúp dữ liệu vận hành có thể được thu thập và truyền đến hệ thống giám sát cấp cao hơn.

Bently Nevada 3500/22-01-01-00 là gì?

3500/22-01-01-00 là một cấu hình của 3500/22M Transient Data Interface Module. Theo cấu trúc mã đặt hàng, model này gồm:

• 3500/22: Transient Data Interface.
• -01: TDI Type – Standard.
• -01: I/O Module – 10Base-T/100Base-TX Ethernet.
• -00: Agency Approval Option – None.

Một bộ sản phẩm được liệt kê với module TDI 288055-01 và module I/O 146031-01.

Vai trò của 3500/22M trong hệ thống Bently Nevada

Điểm đáng chú ý của TDI là module này không chỉ đảm nhiệm chức năng giao tiếp mà còn tích hợp chức năng xử lý truyền thông trong rack 3500.

TDI cung cấp các chức năng giao diện tương tự 3500/20 Rack Interface Module (RIM) đồng thời hỗ trợ thu thập dữ liệu trạng thái và dữ liệu quá độ của máy. Dữ liệu sau đó có thể được truyền thông qua kết nối Ethernet đến hệ thống phần mềm quản lý máy tương thích.

Nhờ đó, 3500/22-01-01-00 có thể trở thành một thành phần quan trọng trong hệ thống condition monitoring, đặc biệt đối với các máy quay có yêu cầu theo dõi rung động và trạng thái vận hành liên tục.

Đặc điểm nổi bật của 3500/22-01-01-00

Giao diện dữ liệu quá độ TDI

3500/22M được thiết kế để thu thập dữ liệu phục vụ việc theo dõi tình trạng máy. Khả năng thu thập dữ liệu tĩnh được hỗ trợ tiêu chuẩn; với cấu hình phù hợp, hệ thống có thể mở rộng khả năng thu thập dữ liệu động và dữ liệu quá độ độ phân giải cao.

Kết nối Ethernet 10Base-T/100Base-TX

Model 3500/22-01-01-00 sử dụng module I/O Ethernet 10Base-T/100Base-TX, phù hợp với các hệ thống cần truyền dữ liệu từ rack giám sát đến hệ thống máy tính hoặc phần mềm quản lý.

Tích hợp trong rack 3500

TDI được thiết kế để hoạt động trực tiếp trong rack 3500. Tài liệu kỹ thuật cho biết mỗi rack 3500 yêu cầu một TDI hoặc RIM và TDI được bố trí tại Slot 1, kế bên các module nguồn.

Hỗ trợ giám sát tình trạng máy

Khi kết hợp với các module giám sát thuộc hệ thống 3500, TDI giúp đưa dữ liệu máy đến hệ thống giám sát và chẩn đoán. Điều này đặc biệt hữu ích trong các chương trình Machine Condition Monitoring và Predictive Maintenance.

Thông số kỹ thuật 3500/22-01-01-00

Cấu hình 3500/22-01-01-00 được xác định bởi ba nhóm tùy chọn 01-01-00; vì vậy khi thay thế module, cần đối chiếu đầy đủ mã sản phẩm thay vì chỉ dựa vào tên 3500/22.

3500/22-01-01-00 được ứng dụng ở đâu?

3500/22M được sử dụng trong các hệ thống giám sát tình trạng của máy móc quay và thiết bị công nghiệp.

Một số lĩnh vực tiêu biểu gồm:

• Nhà máy điện.
• Hệ thống turbine khí và turbine hơi.
• Máy nén công nghiệp.
• Bơm và quạt công nghiệp.
• Hộp số và hệ thống truyền động.
• Nhà máy dầu khí.
• Nhà máy hóa chất.
• Nhà máy thép.
• Nhà máy xi măng.
• Hệ thống máy quay yêu cầu giám sát rung động.
• Hệ thống Predictive Maintenance và Condition Monitoring.

Trong những hệ thống này, dữ liệu từ các module giám sát trong rack 3500 được sử dụng để đánh giá tình trạng vận hành và hỗ trợ phát hiện các dấu hiệu bất thường của máy.

3500/22-01-01-00 và hệ thống giám sát Bently Nevada 3500

Hệ thống Bently Nevada 3500 được xây dựng theo kiến trúc module, trong đó mỗi module đảm nhiệm một chức năng riêng như giám sát rung động, vị trí trục, tốc độ, nhiệt độ hoặc giao tiếp dữ liệu.

3500/22M giữ vai trò giao diện dữ liệu và truyền thông trong kiến trúc này. Việc sử dụng TDI giúp hệ thống 3500 có thể giao tiếp với các hệ thống quản lý máy và phần mềm tương thích, thay vì hoạt động như một hệ thống giám sát độc lập.

Khi thay thế Bently Nevada 3500/22 cần lưu ý gì?

Đối với thiết bị Bently Nevada, chỉ nhìn vào tên 3500/22 chưa đủ để xác định sản phẩm thay thế.

Cần kiểm tra đầy đủ:

• Part Number.
• TDI Type.
• I/O Module Type.
• Kiểu Ethernet hoặc Fiber Optic.
• Agency Approval.
• Part number của module TDI.
• Part number của I/O module.
• Phiên bản hệ thống 3500 đang sử dụng.
• Yêu cầu tương thích với phần mềm và hệ thống giám sát.
