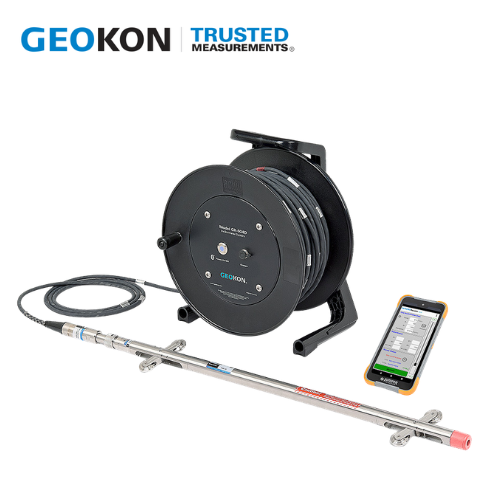

GK-604D-150M Inclinometer System GEOKON Vietnam

GK-604D-150M là hệ thống đo nghiêng kỹ thuật số Digital Inclinometer System của GEOKON, sử dụng công nghệ cảm biến MEMS để xác định độ nghiêng và theo dõi chuyển vị ngang theo chiều sâu trong các công trình địa kỹ thuật.

Cấu hình 150M được trang bị reel và cáp điều khiển dài 150 m, phù hợp với các vị trí quan trắc có độ sâu lớn. Hệ thống được thiết kế để thực hiện các phép đo lặp lại trong inclinometer casing, từ đó hỗ trợ đánh giá sự thay đổi của profile biến dạng theo thời gian. GEOKON hiện vẫn liệt kê GK-604D MEMS Digital Inclinometer trong danh mục sản phẩm và tài liệu kỹ thuật.

GK-604D-150M là gì?

GK-604D-150M GEOKON là một cấu hình của dòng GK-604D Digital Inclinometer System. Hệ thống sử dụng đầu dò inclinometer kỹ thuật số kết hợp với cáp điều khiển, reel, bộ giao tiếp và thiết bị Field PC.

Trong quá trình đo, đầu dò được đưa xuống inclinometer casing đã lắp đặt trong công trình. Người vận hành thực hiện các phép đo tại những khoảng cách xác định dọc theo casing. Dữ liệu độ nghiêng thu được từ các vị trí đo có thể được sử dụng để xây dựng profile chuyển vị của casing.

Khi thực hiện các lần đo ở những thời điểm khác nhau, sự thay đổi của profile giúp xác định vị trí và mức độ chuyển dịch ngang đang xảy ra trong nền đất hoặc kết cấu.

Đặc điểm nổi bật của GK-604D-150M

Công nghệ MEMS kỹ thuật số

GK-604D sử dụng cảm biến MEMS với hai accelerometer để xác định độ nghiêng. Đầu dò kỹ thuật số truyền dữ liệu qua control cable đến hệ thống giao tiếp trên reel.

Theo thông số GEOKON, hệ thống có độ phân giải tới 0,00025°, tương đương khoảng 0,004 mm/m theo cấu hình hiện hành. Dải hiệu chuẩn tiêu chuẩn của hệ thống là ±30°.

Cáp đo dài 150 m

Điểm đặc trưng của mã GK-604D-150M là cấu hình reel có 150 m cáp, giúp người sử dụng thực hiện phép đo trong các casing có chiều sâu lớn.

Dòng GK-604D hỗ trợ chiều dài cáp tối đa lên tới 500 m, vì vậy cấu hình 150 m nằm trong phạm vi các tùy chọn cáp của hệ thống.

Đầu dò Digital Inclinometer Probe

Đầu dò kỹ thuật số được thiết kế với vỏ bằng thép không gỉ, kết cấu chống nước và bánh xe có thể thay thế. Đầu dò 6100D còn tích hợp digital compass, giúp hỗ trợ phát hiện và hiệu chỉnh ảnh hưởng do hiện tượng xoắn hoặc spiraling của inclinometer casing.

Kết nối không dây Bluetooth

Tín hiệu từ probe được truyền qua control cable tới interface trên reel. Interface sau đó giao tiếp không dây với Field PC thông qua Bluetooth, giúp giảm sự phụ thuộc vào kết nối dây giữa reel và thiết bị đọc.

Hỗ trợ Spiral Survey

Một ưu điểm đáng chú ý của GK-604D là khả năng kết hợp dữ liệu inclinometer với thông tin từ digital compass để thực hiện spiral survey.

Chức năng này giúp đánh giá hiện tượng xoắn của casing và hỗ trợ cải thiện độ tin cậy khi phân tích dữ liệu chuyển vị. Dữ liệu spiral survey được hiển thị và lưu trữ trên cùng Field PC dùng để thực hiện các phép đo inclinometer.

Thông số kỹ thuật GK-604D-150M

Các thông số trên dựa trên cấu hình GK-604D hiện hành của GEOKON; riêng 150M thể hiện cấu hình cáp/reel 150 m. Khi đặt hàng cần xác nhận đầy đủ BOM và cấu hình đi kèm theo mã hàng cụ thể.

Nguyên lý hoạt động của GK-604D-150M

Quy trình đo với GK-604D-150M có thể được thực hiện theo các bước cơ bản:

Bước 1 – Lắp đặt inclinometer casing

Casing được lắp đặt theo phương thẳng đứng tại vị trí cần quan trắc, chẳng hạn trong nền đất, mái dốc, đập hoặc tường chắn.

Bước 2 – Đưa probe xuống đáy casing

Đầu dò được kết nối với cáp và đưa xuống đáy casing. Các bánh xe của probe sẽ tiếp xúc với các rãnh bên trong casing để giữ hướng đo ổn định.

Bước 3 – Thực hiện phép đo theo từng khoảng cách

Probe được kéo lên từng bước theo khoảng cách xác định, thông thường phù hợp với wheelbase của probe. Tại mỗi vị trí, dữ liệu độ nghiêng được ghi nhận trên Field PC.

Bước 4 – Đo theo hướng ngược lại

Sau khi hoàn thành lượt đo đầu tiên, probe có thể được xoay 180° và thực hiện lượt đo thứ hai. Việc so sánh hai bộ dữ liệu giúp loại bỏ một phần sai số hệ thống và xác định profile của casing.

Bước 5 – So sánh dữ liệu theo thời gian

Các profile thu được ở những thời điểm khác nhau được so sánh để xác định sự thay đổi về chuyển vị và vị trí xảy ra biến dạng.

Ứng dụng của GK-604D-150M GEOKON

1. Quan trắc mái dốc

GK-604D-150M có thể được sử dụng để theo dõi chuyển vị ngang trong các khu vực có nguy cơ mất ổn định mái dốc, phục vụ đánh giá diễn biến biến dạng theo thời gian.

2. Quan trắc đập và đê

Trong các dự án đập đất, đập thủy điện và công trình thủy lợi, inclinometer system được sử dụng để theo dõi chuyển vị bên trong nền hoặc thân công trình.

GEOKON cũng công bố các dự án tại Việt Nam sử dụng Model GK-604D Digital Inclinometer System, trong đó có dự án Ban Ve Hydropower tại Nghệ An.

3. Tường chắn và hố đào

Hệ thống có thể hỗ trợ quan trắc biến dạng ngang của đất phía sau tường chắn hoặc khu vực xung quanh các hố đào sâu.

4. Công trình đường hầm

Trong thi công và quan trắc đường hầm, inclinometer có thể được sử dụng để theo dõi những thay đổi về chuyển vị của nền đất và các khu vực lân cận.

5. Bãi chôn lấp

GK-604D được GEOKON liệt kê cho các ứng dụng quan trắc tại landfill, nơi cần theo dõi biến dạng và chuyển dịch của khối đất theo chiều sâu.

6. Cọc, tường vây và kết cấu địa kỹ thuật

Thiết bị cũng phù hợp với các ứng dụng quan trắc piles, sheet piling, slurry walls và caissons, tùy theo thiết kế hệ thống casing và phương án đo của dự án.

GK-604D-150M và công tác quan trắc địa kỹ thuật

Trong một hệ thống quan trắc địa kỹ thuật, việc phát hiện chuyển vị ngang theo chiều sâu có ý nghĩa quan trọng đối với việc đánh giá sự thay đổi của nền đất hoặc kết cấu.

So với việc chỉ thực hiện một phép đo độ nghiêng đơn lẻ, inclinometer system cho phép thu thập dữ liệu tại nhiều vị trí dọc theo casing. Khi dữ liệu được thực hiện lặp lại theo thời gian, người sử dụng có thể xây dựng các profile khác nhau để theo dõi xu hướng biến dạng.

Với cấu hình cáp 150 m, GK-604D-150M đặc biệt phù hợp với các điểm quan trắc có casing sâu và yêu cầu triển khai thiết bị đo từ mặt đất.
