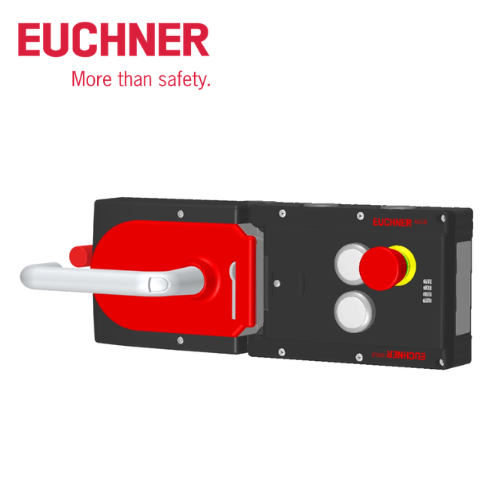

MGB-L1HE-ARA-L-121243 Euchner Vietnam

Trong một dây chuyền tự động hóa, cửa bảo vệ không chỉ có nhiệm vụ ngăn người vận hành tiếp cận khu vực nguy hiểm. Đối với những máy có chuyển động cơ khí, robot hoặc thiết bị vẫn còn năng lượng sau khi dừng lệnh, hệ thống còn cần xác định cửa đã đóng hay chưa, cửa đã được khóa hay chưa và khi nào người vận hành được phép mở cửa.

MGB-L1HE-ARA-L-121243 của EUCHNER được phát triển cho chính bài toán này. Đây là một cấu hình Multifunctional Gate Box kết hợp chức năng khóa cửa bảo vệ, giám sát cửa, Emergency Stop và các nút điều khiển trong cùng một cụm thiết bị.

Với khả năng tích hợp vào hệ thống EUCHNER AR, MGB-L1HE-ARA-L-121243 có thể được sử dụng trong nhiều máy tự động hóa, robotic cell và dây chuyền sản xuất cần kiểm soát quyền tiếp cận khu vực nguy hiểm.

MGB-L1HE-ARA-L-121243 là thiết bị gì?

MGB-L1HE-ARA-L-121243 là một phiên bản MGB-L1 thuộc hệ thống Multifunctional Gate Box của EUCHNER.

Thay vì phải lắp riêng từng thiết bị như công tắc cửa, bộ khóa cửa, Emergency Stop và nút nhấn, MGB tích hợp nhiều chức năng vào một cụm lắp đặt trên cửa bảo vệ.

Cấu hình 121243 bao gồm các chức năng chính:

• Guard locking.
• Giám sát cửa và trạng thái khóa.
• Emergency Stop.
• 2 nút nhấn có đèn.
• Escape release.
• Kết nối hệ thống AR.
• Hiển thị trạng thái bằng LED.
• Thiết kế cho cửa có hướng bản lề trái.

Đây là điểm làm nên giá trị của MGB: một cụm thiết bị có thể đảm nhiệm đồng thời nhiều chức năng tại cửa bảo vệ của máy.

Điểm đáng chú ý của MGB-L1HE-ARA-L-121243

Khóa cửa bảo vệ bằng cơ cấu an toàn

MGB-L1 sử dụng nguyên lý guard locking bằng lực lò xo.

Hiểu đơn giản, cơ cấu khóa được giữ ở trạng thái khóa bằng lực cơ khí và việc mở khóa được thực hiện bằng solenoid theo điều kiện của hệ thống.

Cách tiếp cận này phù hợp với các ứng dụng mà việc kiểm soát cửa máy cần được thiết kế dựa trên trạng thái nguy hiểm thực tế của máy.

Lưu ý: Việc lựa chọn MGB-L1 hay MGB-L2 phải dựa trên yêu cầu an toàn của từng máy. Không nên thay thế hai cấu hình chỉ vì chúng có hình thức hoặc kích thước tương tự.

Giám sát đồng thời cửa và khóa

Một hệ thống safety door hiệu quả cần phân biệt được hai trạng thái:

Cửa đã đóng ≠ Cửa đã khóa

MGB-L1HE-ARA-L-121243 hỗ trợ giám sát các trạng thái liên quan đến cửa và cơ cấu khóa để bộ điều khiển có thể sử dụng những tín hiệu này trong logic an toàn của máy.

Mô hình hoạt động có thể hình dung:

Cửa đóng → Chốt được đưa vào → Khóa được kích hoạt → Hệ thống xác nhận trạng thái → Máy được phép vận hành

Khi cửa được mở hoặc khóa không còn ở trạng thái yêu cầu, hệ thống safety có thể xử lý theo logic được thiết kế.

Emergency Stop được tích hợp ngay trên Gate Box

Một ưu điểm đáng chú ý của MGB-L1HE-ARA-L-121243 là Emergency Stop được tích hợp trực tiếp trên thiết bị.

Điều này đặc biệt hữu ích trên những cửa máy hoặc khu vực bảo vệ mà người vận hành cần có khả năng dừng máy nhanh chóng trong tình huống bất thường.

Emergency Stop của cấu hình này được thiết kế theo ISO 13850, với cơ cấu reset bằng thao tác xoay.

Thay vì bố trí một hộp Emergency Stop riêng bên cạnh cửa, nhà thiết kế có thể tích hợp chức năng này ngay trên cụm MGB.

2 nút nhấn có đèn cho thao tác vận hành

MGB-L1HE-ARA-L-121243 còn tích hợp 2 illuminated pushbuttons.

Các nút nhấn có thể được sử dụng cho những chức năng điều khiển do nhà tích hợp máy quy định, chẳng hạn:

• Start.
• Reset.
• Acknowledge.
• Chọn chế độ.
• Điều khiển chức năng phụ trợ.

Việc tích hợp nút nhấn ngay trên Gate Box giúp tập trung giao diện thao tác tại vị trí cửa bảo vệ.

Escape Release – chức năng quan trọng bên trong khu vực nguy hiểm

Một trong những điểm cần đặc biệt quan tâm khi thiết kế cửa an toàn là trường hợp người đã ở bên trong khu vực bảo vệ.

MGB-L1HE-ARA-L-121243 được trang bị Escape Release, cho phép thực hiện thao tác mở khóa từ phía bên trong theo thiết kế của hệ thống.

Chức năng này đặc biệt phù hợp với:

• Robotic cell.
• Khu vực máy có cửa ra vào.
• Máy có không gian bảo trì bên trong.
• Khu vực sản xuất được bao quanh bởi hàng rào an toàn.

Trong những hệ thống này, Escape Release không đơn thuần là một phụ kiện mà là một phần quan trọng cần xem xét trong thiết kế bảo vệ người vận hành.

Thiết kế cho hệ thống EUCHNER AR

MGB-L1HE-ARA-L-121243 thuộc cấu hình AR, cho phép thiết bị được tích hợp trong hệ thống với các thiết bị an toàn AR tương thích.

Điều này hữu ích đối với những dây chuyền có nhiều cửa hoặc nhiều điểm truy cập cần được giám sát.

Thay vì mỗi cửa hoạt động hoàn toàn độc lập, các thiết bị phù hợp có thể được tổ chức thành một hệ thống safety thống nhất theo kiến trúc được thiết kế.

Một cấu trúc điển hình có thể là:

MGB / CES-AR / CET-AR → Safety System → Safety Controller → PLC / Machine Control

Việc kết nối thực tế phải được thực hiện theo đúng tài liệu kỹ thuật và cấu hình an toàn của EUCHNER.

Thông số kỹ thuật MGB-L1HE-ARA-L-121243

Ứng dụng của MGB-L1HE-ARA-L-121243

1. Máy CNC và máy gia công

Các máy CNC thường có cửa bảo vệ để hạn chế tiếp xúc với vùng chuyển động của máy.

MGB có thể được sử dụng để kiểm soát cửa và khóa cửa trong hệ thống safety.

2. Robot công nghiệp

Đối với robotic cell, MGB có thể được lắp trên cửa ra vào khu vực robot.

Khi kết hợp với hệ thống điều khiển an toàn, trạng thái cửa có thể trở thành một phần của điều kiện cho phép robot vận hành.

3. Dây chuyền sản xuất tự động

Các dây chuyền có nhiều khu vực nguy hiểm có thể sử dụng MGB tại những cửa bảo vệ cần:

Khóa cửa + giám sát + Emergency Stop + nút điều khiển

trong cùng một vị trí.

4. Máy đóng gói và máy chế biến

MGB cũng có thể được ứng dụng trên các máy có chuyển động cơ khí, dao cắt, cơ cấu truyền động hoặc các bộ phận cần hạn chế quyền tiếp cận khi máy đang vận hành.

5. Khu vực bảo trì bên trong máy

Với Escape Release, MGB phù hợp với những thiết kế mà người kỹ thuật có thể phải đi vào bên trong vùng bảo vệ để kiểm tra hoặc bảo trì.
