OPT8-M9 Interface-Converter Moxa Vietnam

Khi một máy tính công nghiệp cần giao tiếp với nhiều thiết bị sử dụng RS-232, việc kết nối trực tiếp từng thiết bị vào card serial có thể trở nên phức tạp. OPT8-M9 Moxa Vietnam được phát triển như một giải pháp kết nối trung gian, giúp đưa một cổng kết nối từ serial board ra 8 cổng DB9 male để kết nối với các thiết bị serial bên ngoài.

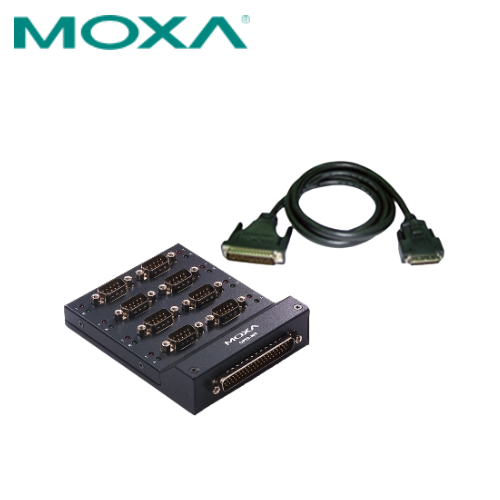

Moxa OPT8-M9 thuộc nhóm Connection Boxes, được sử dụng cùng các serial board tương thích của Moxa. Thiết bị có 1 cổng DB62 male phía board, 8 cổng DB9 male phía thiết bị và đi kèm cáp DB62 male – DB62 female dài 1,5 m.

OPT8-M9 Moxa là gì?

OPT8-M9 không phải là một bộ chuyển đổi giao thức độc lập mà là connection box / breakout box dành cho hệ thống serial.

Thiết bị giúp phân tách kết nối từ một đầu DB62 trên serial board thành 8 cổng DB9 male, tạo điều kiện thuận lợi để kết nối nhiều thiết bị RS-232.

Cấu trúc kết nối cơ bản:

Serial Board → DB62 → Cáp 1,5 m → OPT8-M9 → 8 × DB9 → Thiết bị RS-232

Thiết kế này đặc biệt phù hợp với những hệ thống máy tính công nghiệp sử dụng các card serial đa cổng của Moxa.

Điểm nổi bật của Moxa OPT8-M9

1. Kết nối 1 thành 8 cổng DB9

OPT8-M9 cung cấp 8 cổng DB9 male ở phía thiết bị. Đây là cấu hình phù hợp với hệ thống cần kết nối đồng thời nhiều thiết bị RS-232.

Thay vì phải bố trí nhiều adapter rời, các đường truyền serial được tập trung tại một connection box.

2. Đầu vào DB62 dành cho serial board

Phía kết nối với board sử dụng DB62 male. Đây là chuẩn kết nối thường thấy trên các serial board đa cổng của Moxa.

OPT8-M9 đi kèm cáp DB62 male to DB62 female dài 1,5 m, giúp kết nối connection box với serial board.

3. Tích hợp đèn báo TxD/RxD

Mỗi cổng thiết bị trên OPT8-M9 có đèn LED báo TxD và RxD.

Nhờ đó, kỹ thuật viên có thể quan sát trạng thái truyền và nhận dữ liệu của từng cổng, hỗ trợ quá trình kiểm tra và xử lý sự cố trong hệ thống serial.

4. Thiết kế nhỏ gọn

OPT8-M9 có kích thước:

90 × 111 × 27,5 mm

Thiết kế này giúp connection box dễ bố trí trong tủ điện, rack hoặc khu vực lắp đặt gần máy tính công nghiệp.

OPT8-M9 sử dụng giao tiếp gì?

OPT8-M9 được Moxa thiết kế cho các kết nối RS-232 với 8 cổng DB9.

Pin assignment của cổng DB9 gồm:

Cấu hình này cho phép OPT8-M9 đưa đầy đủ các tín hiệu serial cần thiết ra từng cổng DB9.

OPT8-M9 kết nối với thiết bị như thế nào?

Một hệ thống sử dụng OPT8-M9 có thể được triển khai theo mô hình:

Industrial PC

↓

Moxa Serial Board

↓

DB62

↓

OPT8-M9

↓

8 × DB9

↓

Thiết bị RS-232

Ví dụ, 8 cổng có thể được sử dụng để kết nối:

• Máy đo.
• Máy quét mã vạch.
• Thiết bị kiểm tra.
• Máy in công nghiệp.
• Bộ điều khiển.
• Thiết bị cân.
• Thiết bị thu thập dữ liệu.
• Thiết bị serial legacy.

Việc sử dụng connection box giúp toàn bộ hệ thống dây tín hiệu được tập trung và dễ quản lý hơn.

OPT8-M9 và Moxa CP-118U

OPT8-M9 thường được quan tâm khi triển khai cùng các serial board Moxa có đầu nối DB62.

Ví dụ, dòng CP-118U là card serial 8 cổng của Moxa, trong khi OPT8-M9 đảm nhiệm vai trò đưa kết nối từ board ra 8 đầu DB9 bên ngoài.

Có thể hiểu đơn giản:

Moxa cũng liệt kê OPT8-M9 trong nhóm connection box dành cho các hệ thống serial board.

Thông số kỹ thuật OPT8-M9 Moxa

Thông số trên được đối chiếu từ trang sản phẩm OPT8-M9 và tài liệu Connection Boxes của Moxa.

Ứng dụng của OPT8-M9 Moxa Vietnam

Hệ thống tự động hóa công nghiệp

OPT8-M9 có thể được sử dụng trong hệ thống cần kết nối nhiều thiết bị RS-232 với một máy tính điều khiển.

Máy tính công nghiệp

Khi Industrial PC sử dụng serial board đa cổng, OPT8-M9 giúp đưa các cổng serial từ board ra bên ngoài dưới dạng DB9 dễ kết nối.

Hệ thống SCADA

Các hệ thống SCADA sử dụng máy tính để thu thập dữ liệu từ nhiều thiết bị serial có thể sử dụng cấu hình này để tổ chức kết nối.

Thiết bị đo lường

OPT8-M9 phù hợp với các hệ thống có nhiều thiết bị đo sử dụng RS-232 và cần kết nối tập trung về một máy tính.

Hệ thống thiết bị legacy

Đây cũng là giải pháp hữu ích khi doanh nghiệp cần tiếp tục sử dụng các thiết bị cũ giao tiếp RS-232 thay vì thay thế toàn bộ hệ thống bằng Ethernet.
