4911-4 Strain Sensor Geokon Vietnam

GEOKON 4911-4 Strain Sensor là cảm biến đo biến dạng cốt thép sử dụng công nghệ dây rung (Vibrating Wire), thuộc dòng Model 4911 Rebar Strainmeter của GEOKON, Hoa Kỳ. Sản phẩm còn được gọi là Sister Bar Strainmeter, được thiết kế để lắp đặt cùng hệ thống cốt thép nhằm theo dõi biến dạng trong bê tông và các kết cấu xây dựng.

GEOKON 4911-4 phù hợp với các dự án quan trắc địa kỹ thuật và kết cấu như móng công trình, tường vây, cọc bê tông đúc sẵn, caisson, mố cầu và lớp lót đường hầm. Cảm biến giúp kỹ sư theo dõi sự thay đổi biến dạng trong quá trình thi công cũng như trong giai đoạn khai thác công trình.

1. GEOKON 4911-4 là gì?

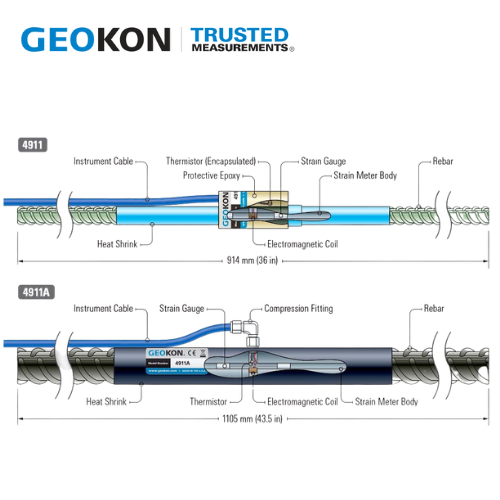

GEOKON 4911-4 là Vibrating Wire Rebar Strainmeter – Sister Bar, dùng để đo biến dạng dọc trục trong kết cấu bê tông cốt thép.

Khác với cảm biến được hàn trực tiếp vào thanh cốt thép chính, Model 4911 được lắp đặt song song với cốt thép kết cấu. Thiết kế này cho phép cảm biến tiếp nhận biến dạng của bê tông và hệ thống cốt thép xung quanh trong quá trình kết cấu chịu tải.

Mã sản phẩm 4911-4 được GEOKON xác định là phiên bản Sister Bar dành cho cốt thép #4, với chiều dài đo hoạt động 914 mm. Sản phẩm được hiệu chuẩn riêng theo từng cảm biến. GEOKON cũng cung cấp mã 4911-4BC với phương án hiệu chuẩn theo lô.

2. Đặc điểm nổi bật của GEOKON 4911-4

Công nghệ đo biến dạng Vibrating Wire

Cảm biến sử dụng dây rung để chuyển đổi sự thay đổi biến dạng cơ học thành tín hiệu tần số. Khi kết cấu bê tông chịu tải, biến dạng truyền đến thân cảm biến làm thay đổi lực căng dây rung, từ đó thay đổi tần số dao động.

Bộ đọc hoặc data logger tương thích sẽ thu nhận tín hiệu và chuyển đổi thành giá trị biến dạng để phục vụ công tác phân tích, giám sát công trình.

Thiết kế Sister Bar cho bê tông cốt thép

GEOKON 4911-4 được bố trí cùng hệ thống cốt thép trong kết cấu bê tông. Thiết kế này phù hợp với các dự án cần theo dõi biến dạng bên trong kết cấu mà không phải sử dụng phương pháp đo bề mặt thông thường.

Tích hợp cảm biến nhiệt độ

Cấu hình Model 4911 có thể tích hợp thermistor để theo dõi sự thay đổi nhiệt độ. Dữ liệu nhiệt độ hỗ trợ kỹ sư đánh giá ảnh hưởng của điều kiện nhiệt đến kết quả quan trắc.

Hỗ trợ quan trắc dài hạn

Cảm biến có thể kết nối với thiết bị đọc cầm tay hoặc hệ thống thu thập dữ liệu tự động tương thích GEOKON, giúp theo dõi biến dạng định kỳ hoặc liên tục tùy cấu hình hệ thống.

3. Thông số kỹ thuật GEOKON 4911-4

Thông số	Giá trị
Thương hiệu	GEOKON
Model	4911-4
Dòng sản phẩm	Model 4911 Rebar Strainmeter
Loại cảm biến	Vibrating Wire Rebar Strainmeter
Kiểu thiết kế	Sister Bar
Vị trí lắp đặt	Lắp cùng cốt thép trong bê tông
Cỡ cốt thép	#4
Dải đo tiêu chuẩn	3.000 µε
Độ phân giải	0,4 µε
Độ chính xác	±0,25% F.S.
Độ phi tuyến	<0,5% F.S.
Chiều dài đo hoạt động	914 mm
Dải nhiệt độ hoạt động	-20°C đến +80°C
Đo nhiệt độ	Có thể tích hợp thermistor
Tín hiệu đo	Tần số dây rung
Thiết bị đọc tương thích	GK-404, GK-406
Hệ thống thu thập dữ liệu	Các data logger tương thích GEOKON

Lưu ý: Độ chính xác được xác lập trong điều kiện phòng thí nghiệm. Vui lòng đối chiếu datasheet và chứng chỉ hiệu chuẩn của đúng thiết bị khi nghiệm thu dự án.

4. Nguyên lý hoạt động của GEOKON 4911-4

GEOKON 4911-4 hoạt động dựa trên nguyên lý Vibrating Wire.

Quy trình đo cơ bản gồm:

Cảm biến được lắp cùng cốt thép trước khi đổ bê tông.
Khi kết cấu chịu tải, biến dạng của bê tông được truyền đến cảm biến.
Sự thay đổi biến dạng làm thay đổi lực căng của dây rung.
Dây rung dao động ở tần số tương ứng với trạng thái biến dạng.
Thiết bị đọc hoặc data logger thu nhận tín hiệu và chuyển đổi thành giá trị biến dạng.

Thông qua dữ liệu đo theo thời gian, kỹ sư có thể đánh giá xu hướng biến dạng của kết cấu trong quá trình thi công và vận hành.

5. Ứng dụng của GEOKON 4911-4

Quan trắc móng công trình

Cảm biến được sử dụng để theo dõi biến dạng trong móng bê tông cốt thép, hỗ trợ đánh giá phản ứng của kết cấu khi chịu tải trọng công trình.

Quan trắc cọc bê tông

Trong các dự án cọc khoan nhồi hoặc cọc bê tông đúc sẵn, cảm biến có thể được bố trí tại các vị trí xác định để thu thập dữ liệu biến dạng, đặc biệt trong các chương trình thử tải cọc.

Quan trắc tường vây và hố đào

GEOKON 4911-4 hỗ trợ theo dõi biến dạng tại các kết cấu tường vây, tường chắn và hệ thống chống đỡ trong quá trình thi công hố đào sâu.

Quan trắc cầu và công trình giao thông

Sản phẩm có thể được sử dụng tại mố cầu và các kết cấu bê tông cốt thép thuộc công trình giao thông, giúp theo dõi sự thay đổi biến dạng trong các giai đoạn chịu tải.

Quan trắc đường hầm

Trong các dự án đường hầm, cảm biến có thể được bố trí trong kết cấu bê tông hoặc lớp lót đường hầm theo thiết kế quan trắc nhằm theo dõi biến dạng kết cấu.

6. Thiết bị đọc và hệ thống thu thập dữ liệu

GEOKON 4911-4 có thể được kết hợp với các thiết bị đọc và hệ thống thu thập dữ liệu tương thích.

GK-404: Thiết bị đọc cầm tay dùng để kiểm tra và ghi nhận dữ liệu cảm biến dây rung tại hiện trường.
GK-406: Bộ phân tích tín hiệu Vibrating Wire phục vụ việc đọc và đánh giá dữ liệu.
Data logger GEOKON: Hỗ trợ thu thập dữ liệu tự động theo chu kỳ được thiết lập.
Hệ thống GeoNet tương thích: Có thể sử dụng trong cấu hình quan trắc từ xa phù hợp.
