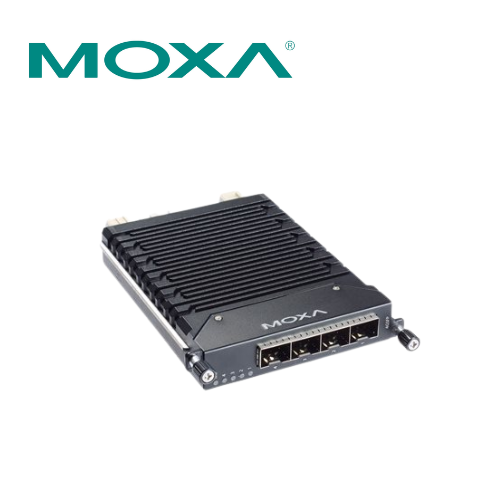

LM-7000H-4GSFP là module giao tiếp Ethernet công nghiệp thuộc dòng LM-7000H Module Series của Moxa, được thiết kế để mở rộng khả năng kết nối cho các dòng switch công nghiệp modular như MDS-G4000, MDS-G4000-L3, MDS-G4000-4XGS, MDS-G4000-L3-4XGS và một số dòng PT-G7728/G7828. Module cung cấp 4 khe 100/1000BaseSFP, cho phép hệ thống sử dụng kết nối cáp quang ở tốc độ Fast Ethernet hoặc Gigabit Ethernet tùy loại SFP được lựa chọn.

Với thiết kế dạng hot-swappable, LM-7000H-4GSFP mang lại khả năng mở rộng và thay thế module thuận tiện, phù hợp với những hệ thống mạng công nghiệp cần tính linh hoạt và khả năng duy trì hoạt động cao.

Tổng quan LM-7000H-4GSFP

Trong các hệ thống mạng công nghiệp hiện đại, nhu cầu truyền dữ liệu qua cáp quang ngày càng phổ biến do khoảng cách truyền xa, khả năng chống nhiễu điện từ và yêu cầu về độ ổn định của mạng.

LM-7000H-4GSFP Moxa giải quyết nhu cầu này bằng cách bổ sung 4 khe SFP 100/1000 Mbps vào switch chủ tương thích. Người dùng có thể lựa chọn module SFP phù hợp với khoảng cách truyền, loại cáp quang và kiến trúc mạng thực tế.

Module thuộc dòng LM-7000H, được Moxa phát triển theo định hướng sử dụng trong các hệ thống Ethernet công nghiệp và hạ tầng điện. Dòng module này hỗ trợ nhiệt độ hoạt động rộng và đáp ứng các tiêu chuẩn IEC 61850-3 và IEEE 1613.

Đặc điểm nổi bật của LM-7000H-4GSFP

1. 4 khe 100/1000BaseSFP

Điểm nổi bật nhất của LM-7000H-4GSFP là 4 khe SFP hỗ trợ 100/1000BaseSFP.

Điều này cho phép module đáp ứng đồng thời các nhu cầu:

• Kết nối Fast Ethernet 100 Mbps.
• Kết nối Gigabit Ethernet 1000 Mbps.
• Truyền dữ liệu qua cáp quang.
• Kết nối các switch ở khoảng cách xa.
• Xây dựng uplink quang cho mạng công nghiệp.

Việc sử dụng SFP rời cũng giúp kỹ sư lựa chọn transceiver phù hợp thay vì bị giới hạn bởi một loại cổng quang cố định.

2. Thiết kế module hot-swappable

LM-7000H-4GSFP thuộc dòng module có khả năng hot-swappable, giúp tăng tính linh hoạt khi triển khai và bảo trì hệ thống.

Thay vì phải thay toàn bộ switch khi cần thay đổi kiểu cổng, người dùng có thể cấu hình hoặc thay thế module phù hợp trên nền tảng switch tương thích.

Đây là ưu điểm đáng chú ý đối với các hệ thống mạng công nghiệp được thiết kế theo hướng modular và có yêu cầu mở rộng trong tương lai.

3. Hoạt động trong môi trường nhiệt độ rộng

Dòng LM-7000H được thiết kế để hoạt động trong môi trường nhiệt độ rộng. Với LM-7000H-4GSFP, Moxa công bố dải nhiệt độ hoạt động -45 đến 85°C trên trang dòng sản phẩm hiện hành.

Đặc tính này giúp module phù hợp với các ứng dụng như:

• Tủ mạng công nghiệp.
• Nhà máy sản xuất.
• Trạm điện.
• Hệ thống điều khiển ngoài trời.
• Hệ thống giao thông.
• Mạng Ethernet trong môi trường có nhiệt độ biến động lớn.

4. Hỗ trợ các nền tảng switch modular Moxa

LM-7000H-4GSFP không phải là switch độc lập mà là interface module dành cho các thiết bị Moxa tương thích.

Theo Moxa, dòng LM-7000H được thiết kế cho các nền tảng như PT-G7728/G7828, MDS-G4012/G4020/G4028, các phiên bản MDS-G4000-L3, MDS-G4000-4XGS và MDS-G4000-L3-4XGS.

Do đó, khi đặt hàng cần kiểm tra chính xác model switch chủ và phiên bản phần cứng để đảm bảo module tương thích.

Thông số kỹ thuật LM-7000H-4GSFP

Các thông số trên được đối chiếu từ trang sản phẩm và datasheet LM-7000H của Moxa.

LM-7000H-4GSFP tương thích với switch nào?

Một trong những điểm cần chú ý khi lựa chọn LM-7000H-4GSFP Moxa là module phải được sử dụng với switch chủ nằm trong danh sách tương thích.

Một số dòng tiêu biểu gồm:

• MDS-G4012 Series
• MDS-G4020 Series
• MDS-G4028 Series
• MDS-G4012-4XGS Series
• MDS-G4020-4XGS Series
• MDS-G4028-4XGS Series
• Các phiên bản MDS-G4000-L3
• Các phiên bản MDS-G4000-L3-4XGS
• PT-G7728/G7828 Series

Moxa thiết kế LM-7000H theo kiến trúc modular để mỗi module có thể bổ sung 4 cổng Gigabit Ethernet hoặc các tùy chọn PoE/SFP tương ứng cho nền tảng switch hỗ trợ.

Ứng dụng LM-7000H-4GSFP Moxa

Mạng Ethernet công nghiệp

LM-7000H-4GSFP phù hợp để mở rộng các kết nối quang trong mạng Industrial Ethernet, đặc biệt khi khoảng cách giữa các thiết bị vượt quá giới hạn của cáp đồng.

Hệ thống điện và trạm biến áp

Khả năng tương thích với các nền tảng hỗ trợ IEC 61850-3 và IEEE 1613 giúp dòng LM-7000H phù hợp với nhiều hệ thống mạng trong ngành điện khi được triển khai đúng cấu hình.

Mạng backbone và uplink

4 cổng SFP có thể được sử dụng làm các đường uplink quang giữa switch, tủ mạng hoặc các phân đoạn mạng khác nhau.

Hệ thống giao thông và cơ sở hạ tầng

Khả năng hoạt động ở dải nhiệt độ rộng giúp LM-7000H-4GSFP phù hợp với những hệ thống mạng được triển khai tại các vị trí có điều kiện môi trường khắc nghiệt.

So sánh LM-7000H-4GSFP với LM-7000H-4GTX

Trong cùng dòng LM-7000H, hai model có định hướng kết nối khác nhau:
