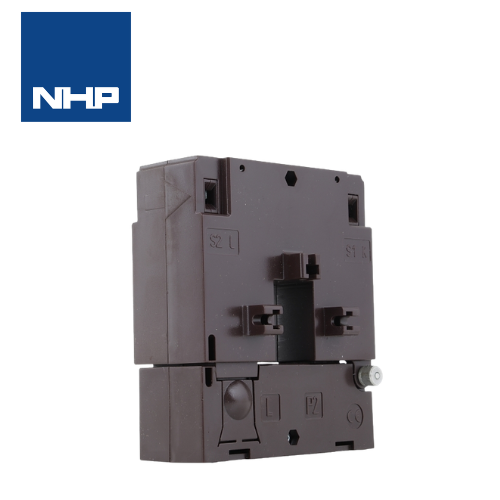

TRA2302005A NHP Vietnam

TRA2302005A NHP Vietnam là biến dòng đo lường lõi tách (Split Core Current Transformer – CT) thuộc dòng IME TRA230 của NHP. Sản phẩm có tỷ số biến dòng 200/5A, kích thước cửa sổ khoảng 30 × 20 mm, hỗ trợ đo lường và giám sát dòng điện trong các hệ thống điện công nghiệp.

Thiết kế split core cho phép lắp đặt biến dòng quanh dây dẫn hoặc thanh dẫn mà không cần tháo rời hệ thống điện hiện hữu, đặc biệt phù hợp với các ứng dụng retrofit, nâng cấp và bổ sung hệ thống đo lường năng lượng. NHP mô tả dòng IME Split Core CT là giải pháp phù hợp cho môi trường retrofit nhờ khả năng lắp đặt thuận tiện và nhiều lựa chọn dòng sơ cấp.

TRA2302005A là gì?

TRA2302005A là Split Core Current Transformer (CT), có nhiệm vụ biến đổi dòng điện sơ cấp lớn thành dòng điện thứ cấp tiêu chuẩn để đưa đến các thiết bị đo lường, đồng hồ điện hoặc hệ thống giám sát.

Với tỷ số 200A/5A, khi dòng điện phía sơ cấp đạt 200 A thì dòng điện thứ cấp danh định của CT là 5 A.

Cấu trúc lõi tách giúp kỹ thuật viên có thể mở CT, đặt quanh dây dẫn và đóng lại mà không phải tháo dây cáp khỏi hệ thống. Đây là ưu điểm đáng chú ý khi lắp thêm thiết bị đo dòng điện vào tủ điện đang vận hành.

Đặc điểm nổi bật của TRA2302005A

1. Tỷ số biến dòng 200/5A

TRA2302005A có:

Primary rated current: 200 A
Secondary rated current: 5 A
Tỷ số CT: 200/5A

Cấu hình này phù hợp với các hệ thống cần đưa tín hiệu dòng điện về thiết bị đo hoặc hệ thống quản lý năng lượng sử dụng đầu vào CT 5 A.

2. Thiết kế Split Core

Điểm nổi bật nhất của TRA2302005A là cấu trúc split core.

Khác với biến dòng lõi kín, split-core CT có thể mở lõi để đưa dây dẫn hiện hữu vào bên trong. Vì vậy, thiết bị đặc biệt hữu ích khi:

Cải tạo tủ điện.
Bổ sung hệ thống đo điện.
Retrofit hệ thống giám sát năng lượng.
Đo dòng trên dây dẫn đang có sẵn.
Hạn chế việc tháo dây hoặc ngắt kết nối cơ khí phức tạp.

3. Cửa sổ 30 × 20 mm

TRA2302005A thuộc dòng TRA230 với window 30 × 20 mm.

Datasheet ghi nhận kích thước cửa sổ khoảng 30,5 × 20,5 mm, với chiều cao khoảng 30 mm và chiều rộng khoảng 20 mm. Vì vậy, khi lựa chọn sản phẩm cần kiểm tra kích thước thực tế của dây dẫn hoặc thanh dẫn trước khi lắp đặt.

4. Độ chính xác Class 0.5 và Class 1

TRA2302005A hỗ trợ hai cấp chính xác:

Class 0.5: burden 1 VA
Class 1: burden 2.5 VA

Cấu hình này giúp sản phẩm phù hợp với nhiều yêu cầu đo lường và giám sát dòng điện trong hệ thống điện công nghiệp.

5. Lắp đặt thuận tiện cho hệ thống Retrofit

Một trong những ứng dụng đáng chú ý của dòng IME Split Core Current Transformer là retrofit.

Thay vì phải tháo dây dẫn để đưa qua một CT lõi kín, kỹ thuật viên có thể mở lõi tách, đặt CT quanh dây dẫn và đóng lại. Điều này giúp giảm thời gian thi công trong các hệ thống điện đang vận hành.

Thông số kỹ thuật TRA2302005A

Thông số	TRA2302005A
Thương hiệu	NHP / IME
Model	TRA2302005A
Loại	Split Core Current Transformer
Dòng sơ cấp định mức	200 A
Dòng thứ cấp định mức	5 A
Tỷ số biến	200/5A
Tần số làm việc	47–63 Hz
Accuracy Class	Class 0.5 / Class 1
Burden Class 0.5	1 VA
Burden Class 1	2.5 VA
Window size	Khoảng 30 × 20 mm
Insulation Class	B
Rated insulation voltage Ui	3.000 V rms
Max. operating voltage Umax	0,72 kV rms
Rated short-time thermal current Ith	12 kA
Security factor	15
Kiểu CT	Split Core
Secondary connection	Screw connection
Primary input	1
Shock protection	Có
Snap mounting	Không
IP rating	IP20
Nhiệt độ lưu kho	-40 đến +85 °C
Calibrated	Không
