Almen Gages – Electronics Inc. – Giải pháp đo lường cường độ Shot Peening chính xác

1. Giới thiệu chung về Shot Peening & tầm quan trọng của Almen Gage

Để đảm bảo quá trình này được thực hiện đúng Intensity (cường độ), tiêu chuẩn quốc tế (ví dụ SAE J442, AMS 2430) yêu cầu phải đo chiều cong (“arc height”) của Almen strip sau khi bị Shot Peening. Thiết bị dùng để đo này là Almen Gages.

Electronics Inc. là nhà sản xuất uy tín của Almen Gages, Almen Strips và các phụ kiện liên quan, có trụ sở tại Mishawaka, Indiana, Mỹ. Các sản phẩm của họ được ứng dụng rộng rãi trong ngành hàng không – vũ trụ, ô tô, chế tạo máy, luyện kim…

---

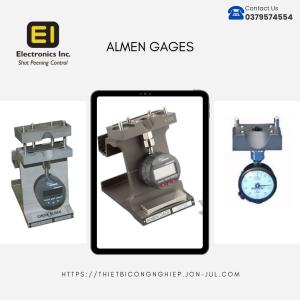

2. Các mẫu Almen Gage và phụ kiện chủ lực từ Electronics Inc.

✔ Model #2 Almen Gage – TSP-3

Đây là mẫu cao cấp của Electronics Inc., có nhiều tính năng nổi bật:

• Kẹp strip bằng nam châm với các điểm dừng end-stops để đảm bảo vị trí strip cố định, tránh méo strip khi đo
• Màn hình hiển thị lớn, dễ đọc, chuyển đổi giữa hệ Inch / Metric
• Cổng dữ liệu SPC để truyền kết quả đo sang máy tính
• Kiểm chuẩn (“check block”) đi kèm để kiểm tra tính ổn định định kỳ

✔ Almen Gage Jr. (TSP-jr)

• Đồng hồ chỉ thị dạng analog với độ chính xác thấp hơn (độ chia ~ .0005 inch) so với mẫu kỹ thuật số #2.

• Thiết kế nhẹ, nhỏ gọn, dễ dùng cho các ứng dụng phổ thông.

✔ Mẫu TSP-M Almen Gage dành cho Mini Strips

• Dùng để đo các mini-strips khi các vùng cần kiểm tra nhỏ, khó tiếp cận.

• Vẫn tuân theo các tiêu chuẩn kỹ thuật để khớp Intensity với strip kích cỡ chuẩn.

✔ Phụ kiện & công cụ hiệu chuẩn (Accessories & Calibration Tools)

• Almen strip holders, check blocks (khối kiểm tra độ cong chuẩn)

• Calibration kits, step blocks để hiệu chuẩn thiết bị theo yêu cầu kỹ thuật

• Almen Strips (các loại A, N, C theo tiêu chuẩn SAE / AMS) được cung cấp đầy đủ từ Electronics Inc.

---

3. Tiêu chuẩn & đặc tính kỹ thuật cần lưu ý

Để đảm bảo kết quả đo có giá trị và có thể so sánh giữa các quá trình hoặc các nhà máy, Almen Gage và Strips cần phải đáp ứng các tiêu chuẩn sau:

• SAE J442 – tiêu chuẩn về độ cong đo được bằng Almen strip và cách sử dụng Almen gage #2.

• SAE AMS 2430 – yêu cầu về các đặc tính của strip và độ chính xác đo.

• MIL-S-13165 – tiêu chuẩn quân sự về độ cong strip (Intensity / Arc Height).

• Các tiêu chuẩn hãng hàng không như Boeing BAC 5730 cũng được Electronics Inc. ghi nhận là sản phẩm của họ có thể đáp ứng

Kỹ thuật đo:

• Đo độ cong strip sau quá trình peening: đặt strip lên gage, strip sẽ cong lên do tác động của shot. Đo chiều cao cong (“arc height”) từ mặt phẳng ban đầu.

• Trước peening, đo pre-bow (độ cong trước) để bù vào tính toán.

---

4. Ưu điểm khi sử dụng Almen Gages của Electronics Inc.

• Độ chính xác cao, độ phân giải tốt (0.0001”) với mẫu số #2 giúp kết quả đo tin cậy và đủ nhỏ để đáp ứng tiêu chuẩn khắt khe.

• Thiết kế kẹp strip bằng nam châm và end-stops, tránh việc strip bị cong hay lệch do cách kẹp hoặc thao tác người dùng. Điều này giúp giảm sai số không mong muốn.

• Kết nối dữ liệu (SPC Output) giúp lưu trữ kết quả đo, theo dõi lịch sử kiểm soát cường độ – rất hữu ích trong các dây chuyền sản xuất yêu cầu audit hay traceability.

• Hiệu chuẩn và phụ kiện hỗ trợ đầy đủ, bao gồm check blocks, calibration kit, làm cho việc bảo trì, đảm bảo thiết bị luôn đo đúng hiệu năng.

• Nhiều lựa chọn mẫu (digital, analog, mini-strip) giúp phù hợp với các yêu cầu khác nhau: từ kiểm tra nhanh tại hiện trường đến kiểm soát chất lượng cao trong ngành hàng không.

---

5. Giải pháp ứng dụng trong thực tế

• Trong sản xuất ô tô, hàng không: Almen Gage được dùng kiểm soát quy trình shot peening cho các chi tiết chịu tải, yêu cầu độ bền mỏi cao như trục, bánh răng, cánh quạt.

• Trong nhà máy xử lý bề mặt (surface finishing / blasting abbrasive): đo kiểm định Intensity sau mỗi máy phun bi / phun hạt, theo dõi biến động để đảm bảo độ ảnh hưởng lên sản phẩm đồng đều.

• Trong kiểm định & chứng nhận: Các chuẩn như Nadcap (hàng không) hay các tiêu chuẩn chất lượng quốc tế đòi hỏi sử dụng strip + gage đã chứng nhận, có hiệu chuẩn định kỳ.

• Trong nghiên cứu R&D: dùng để khảo sát mối quan hệ giữa tiêu chí peening (thời gian, kích thước shot, áp lực, khoảng cách phun) và kết quả độ cong strip → phát triển quy trình tối ưu.

---

6. Cách chọn & sử dụng Almen Gage đúng cách

Để đảm bảo Almen Gage hoạt động hiệu quả và cho kết quả chính xác, cần lưu ý:

• Lựa chọn gage phù hợp. Nếu cần độ chính xác cao hay yêu cầu tiêu chuẩn cao, dùng #2 Almen Gage / digital. Nếu yêu cầu bình thường, Gage Jr. hoặc analog có thể đủ.

• Sử dụng strip loại phù hợp (A, N, C) tùy shot peening media; đảm bảo strip mới, không biến dạng trước.

• Kiểm tra & hiệu chuẩn định kỳ: sử dụng Check Block, Calibration Kit để đảm bảo thiết bị không bị sai lệch theo thời gian.

• Đo pre-bow (độ cong trước khi peening) để hiểu trạng thái ban đầu.

• Đọc kết quả đúng cách: đặt strip trong gage, kẹp đúng cách với hỗ trợ bằng bi (balls) và end stops nếu có, đọc ở nhiệt độ ổn định (nhiệt độ ảnh hưởng đến đo đạc).

---

7. Kết luận

Almen Gages từ Electronics Inc. Là một giải pháp chuẩn mực cho việc đo lường Intensity trong Shot Peening. Với độ chính xác cao, tiêu chuẩn quốc tế được đáp ứng, thiết kế linh hoạt và phụ kiện hỗ trợ đầy đủ, sản phẩm này giúp doanh nghiệp:

• Đảm bảo chất lượng sản phẩm ổn định

• Giảm hao phí do sai sót

Hỗ trợ audit và duy trì tiêu chuẩn sản xuất cao

Hãy liên hệ ngay với Jon & Jul để được tư vấn và trải nghiệm các giải pháp! Chúng tôi sẵn sàng đồng hành cùng bạn trong mọi dự án..
